路燈照明監控管理終端 文旅夜景照明系統
發布時間：2022-07-06 09:47:17 發布人：巨川電氣 (人氣： )
隨著各省城市大力發展夜間文旅經濟，推進夜間文化和旅游消費集聚區建設，促進恢復經濟發展，智能路燈、景觀照明市場也迎來新的機遇和挑戰。
隨著各省城市大力發展夜間文旅經濟，推進夜間文化和旅游消費集聚區建設，促進恢復經濟發展，智能路燈、景觀照明市場也迎來新的機遇和挑戰。隨著人們對旅游過程中互動性和參與性要求的不斷提高，文旅夜游演藝也從最初簡單的觀看，向身臨其境的互動體驗方向轉變。沉浸式演藝（含行進式旅游演藝和沉浸式光影演藝）近年來迎來爆發式增長，已成為眾多旅游目的地新標配。當下文旅項目的夜間照明規劃設計的重要程度已然相當程度決定運營投資的正確與否。 今天巨川電氣為您介紹在景區路燈，景觀亮化工程中廣泛應用的終端設備。

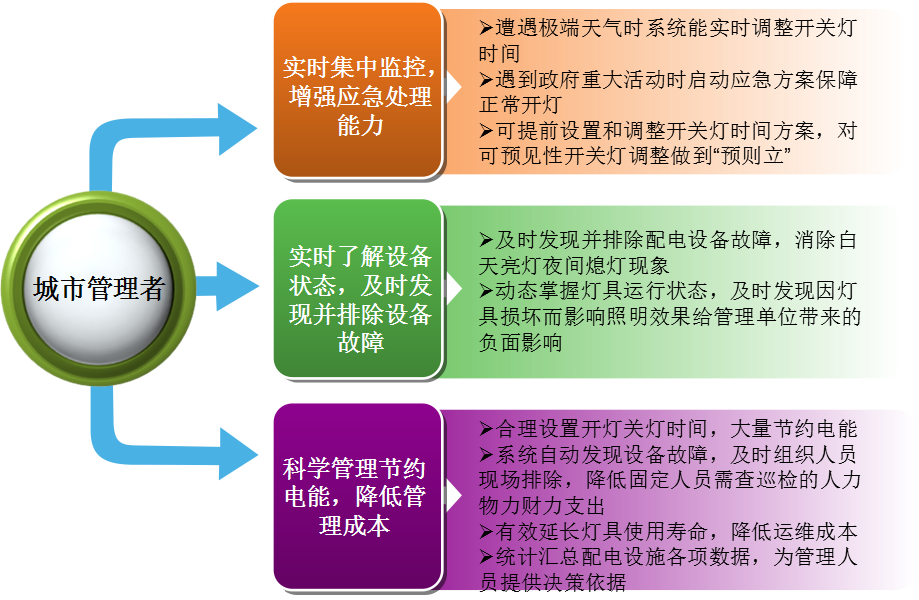

路燈照明監控管理終端 文旅夜景照明系統具有集中控制、節能、預警、信息采集、智能防盜，能及時應對各種突發事件和應急處理等功能。通過景觀照明節電系統可實現某景區照明資產智能監控管理，減少城市照明巡查人員的人力投入和車輛使用;通過智能開關燈的管理，可延長10%的設備壽命，節約5%的電能。路燈系統基于GPRS無線通信技術，包含智能路燈控制器和城市照明智能管控系統(WEB、APP、PC端)兩大部分。集電量變送、采集、控制、MODEM、電源為一體，整機只有一塊主板，結構簡單，安裝維護方便。
文旅夜景照明系統系列標準參考：
1)GB/T34923.1-2017《路燈控制管理系統 第1部分：總則》
2)GB/T34923.2-2017《路燈控制管理系統 第2部分：主站技術規范》
3)GB/T34923.3-2017《路燈控制管理系統 第3部分：路燈控制管理終端技術規范》;
4)GB/T34923.4-2017《路燈控制管理系統 第4部分：路燈控制器技術規范》
5)GB/T34923.5-2017《路燈控制管理系統 第5部分：安全防護技術規范》;
6)GB/T34923.6-2017《路燈控制管理系統 第6部分：通信協議技術規范》
路燈照明監控管理終端接線步驟：
1、智能監控終端電源線、通信線要用固定的顏色，防止接錯，需要仔細檢查。
2、每路調光輸出狀態都有對應的輸出回路指示燈相對應，有輸出，指示燈亮；否則，指示燈滅。
環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈直射。
路燈控制器參數說明：
型號硬件功能說明：
12路模擬量采集（3路交流電壓、3路交流電流、3路無功功率、3路有功功率、功率數、總電量）；
8路開關量的采集（門開、紅外或煙感、變壓器溫度、接觸器吸合確認等）；
8路控制量的輸出，且具有定時自控功能（8路繼電器控制輸出，3路全夜燈3路半夜燈，兩路彩燈，可完成全夜燈和半夜燈自動開關燈控制功能，彩燈控制通道可與全半夜燈聯動）；
PULSE為計數脈沖開關量輸入通道，可用于脈沖表電能計量；
1路光感探頭輸入，可在LCD顯示屏中顯示實時光感度，并可設置光感開關閥值；
具有高清LCD液晶中文顯示屏，清晰顯示電流電壓電量及運行狀態等相關參數；
具有6位標準鍵盤，方便設置相關參數與手動控制，實現人機互動；
具有6個LED運行狀態指示燈，指示電源、通信、全夜燈、半夜燈、彩燈、故障等工作狀態。
具有拔插式GPRS通訊模塊，方便用戶選擇配置方案，將大大提高工程施工的靈活性，也易于維護；
具有RS232接口可與MODEM、電腦等設備通信；
具有RS485接口可與擴展測控板進行通信；
具有實時時鐘并且失電后繼續走時，確保時間的準確性；
路燈照明監控管理終端使用與維護保養：
①、485總線不能低于16V，否則繼電器不能正常工作。
②、每回路通過合適的斷路器接入AC220V～240V電源。
③、為了繼電器的使用，應注意以下幾點。
(A)對于連接阻性負載時，每回路負載電流可以達到16A
(B)對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
(C)尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器使用，應適當減小負載，以降低沖擊電流。
更多照明文旅夜景照明系統|智能型景觀照明控制器|智能型路燈照明控制器|天文鐘|節電器|等亮度控制器|經緯度控制器產品信息，功能配置，安裝說明歡迎咨詢。
路燈照明監控管理終端 文旅夜景照明系統具有集中控制、節能、預警、信息采集、智能防盜，能及時應對各種突發事件和應急處理等功能。通過景觀照明節電系統可實現某景區照明資產智能監控管理，減少城市照明巡查人員的人力投入和車輛使用;通過智能開關燈的管理，可延長10%的設備壽命，節約5%的電能。路燈系統基于GPRS無線通信技術，包含智能路燈控制器和城市照明智能管控系統(WEB、APP、PC端)兩大部分。集電量變送、采集、控制、MODEM、電源為一體，整機只有一塊主板，結構簡單，安裝維護方便。
文旅夜景照明系統系列標準參考：
1)GB/T34923.1-2017《路燈控制管理系統 第1部分：總則》
2)GB/T34923.2-2017《路燈控制管理系統 第2部分：主站技術規范》
3)GB/T34923.3-2017《路燈控制管理系統 第3部分：路燈控制管理終端技術規范》;
4)GB/T34923.4-2017《路燈控制管理系統 第4部分：路燈控制器技術規范》
5)GB/T34923.5-2017《路燈控制管理系統 第5部分：安全防護技術規范》;
6)GB/T34923.6-2017《路燈控制管理系統 第6部分：通信協議技術規范》
路燈照明監控管理終端接線步驟：
1、智能監控終端電源線、通信線要用固定的顏色，防止接錯，需要仔細檢查。
2、每路調光輸出狀態都有對應的輸出回路指示燈相對應，有輸出，指示燈亮；否則，指示燈滅。
環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈直射。
路燈控制器參數說明：
| [供電電源] | AC 220V |
| [電源消耗] | <5W |
| [使用環境] | 溫度 -20 ～ 70℃ 濕度< 90% |
| [接點輸出] | 4路 5A繼電器輸出 |
| [時間誤差] | ＜1分鐘每年 |
| [光控功能] | 分50級光度計 |
| [開關量檢測] | 2路 |
| [遙控通訊] | 固定IP或者域名 |
| [模塊通訊] | Modbus標準接口RS485 |
| [安裝方式] | 面板開孔嵌入式 / 底板支架式 |
| [外形尺寸] | 162mm(長)×100mm(寬)×45mm(深) |
| [面板開孔] | 156mm×92mm |
型號硬件功能說明：
12路模擬量采集（3路交流電壓、3路交流電流、3路無功功率、3路有功功率、功率數、總電量）；
8路開關量的采集（門開、紅外或煙感、變壓器溫度、接觸器吸合確認等）；
8路控制量的輸出，且具有定時自控功能（8路繼電器控制輸出，3路全夜燈3路半夜燈，兩路彩燈，可完成全夜燈和半夜燈自動開關燈控制功能，彩燈控制通道可與全半夜燈聯動）；
PULSE為計數脈沖開關量輸入通道，可用于脈沖表電能計量；
1路光感探頭輸入，可在LCD顯示屏中顯示實時光感度，并可設置光感開關閥值；
具有高清LCD液晶中文顯示屏，清晰顯示電流電壓電量及運行狀態等相關參數；
具有6位標準鍵盤，方便設置相關參數與手動控制，實現人機互動；
具有6個LED運行狀態指示燈，指示電源、通信、全夜燈、半夜燈、彩燈、故障等工作狀態。
具有拔插式GPRS通訊模塊，方便用戶選擇配置方案，將大大提高工程施工的靈活性，也易于維護；
具有RS232接口可與MODEM、電腦等設備通信；
具有RS485接口可與擴展測控板進行通信；
具有實時時鐘并且失電后繼續走時，確保時間的準確性；
路燈照明監控管理終端使用與維護保養：
①、485總線不能低于16V，否則繼電器不能正常工作。
②、每回路通過合適的斷路器接入AC220V～240V電源。
③、為了繼電器的使用，應注意以下幾點。
(A)對于連接阻性負載時，每回路負載電流可以達到16A
(B)對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
(C)尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器使用，應適當減小負載，以降低沖擊電流。
更多照明文旅夜景照明系統|智能型景觀照明控制器|智能型路燈照明控制器|天文鐘|節電器|等亮度控制器|經緯度控制器產品信息，功能配置，安裝說明歡迎咨詢。
